多官能硫醇硬化剂的特征

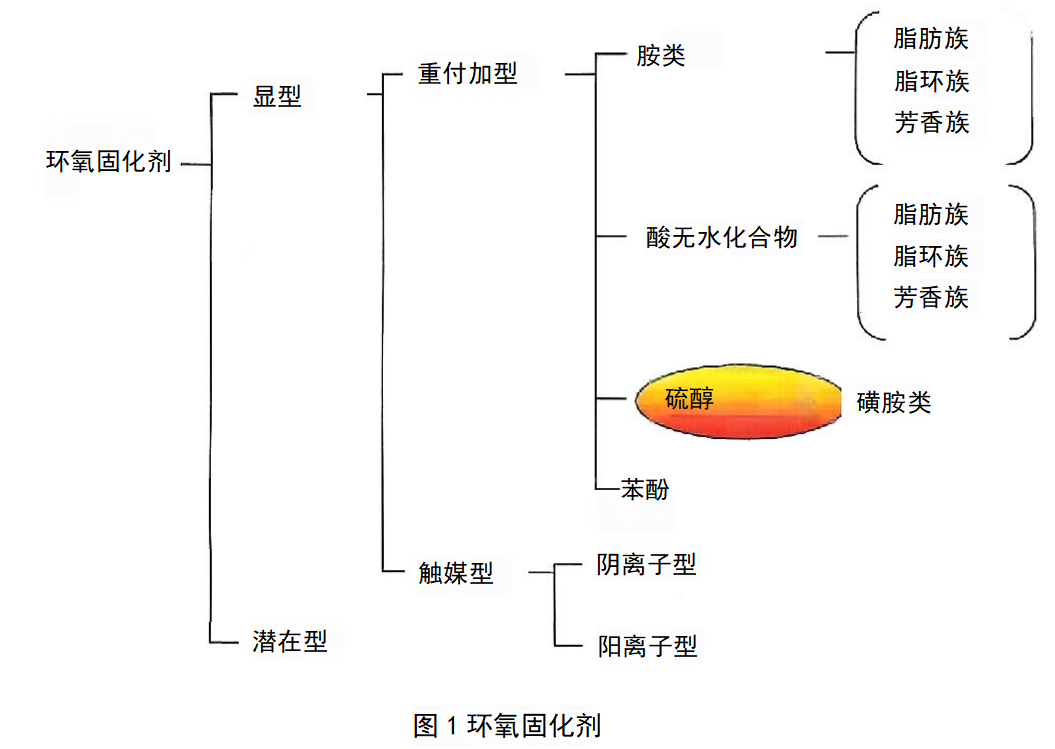

1环氧树脂和改性效果   如上所述，环氧树脂可与具有活性氢的各种化合物组合使用。活性氢位点与环氧基团进行开环加成反应可得到聚合物。如图1所示，除了选择环氧树脂外，还使用了各种固化剂。通过改变这些固化剂，可吏硬化时的特性和得到的硬化物的特性发生较大变化，从而得到

1环氧树脂和改性效果



如上所述，环氧树脂可与具有活性氢的各种化合物组合使用。活性氢位点与环氧基团进行开环加成反应可得到聚合物。如图1所示，除了选择环氧树脂外，还使用了各种固化剂。通过改变这些固化剂，可吏硬化时的特性和得到的硬化物的特性发生较大变化，从而得到所期望的特性。

2 固化机理

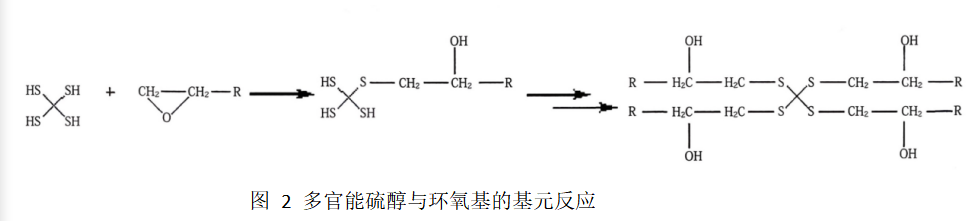

图示了多官能硫醇与环氧基之间的基元反应。一般认为，硫醇基与环氧基以等当量进行加成反应。

根据多官能硫醇的SH值计算出的SH当量（g/eq.）和环氧树脂的环氧当量，可按图3和图4的方法计算出配合比例。例如，若某硫醇化合物的SH值为25%，由于SH基的分子量为33.072，可按图3的计算式得出该硫醇化合物的SH当量为132.29 (g/eq.)。当将该硫醇化合物与环氧当量为185 (g/eq.)的环氧树脂进行等当量配合时，其重量比如图4所示。因此，当总量为100g时，通过配合58.3g环氧树脂和41.7g硫醇化合物，理论上所有环氧基都能与SH基反应。以此为基础配方，通常还会根据需要适当配合固化促进剂、填料、稳定剂等，以赋予所需的高性能。
