多官能硫醇硬化剂的特征与低温固化技术
前言
Epoxy resin(环氧树脂)由JIS K6900定义为"具有可交联环氧基基团的树脂"。为了构建交联结构，一个分子中需要2个以上的环氧基团，这些就是环氧树脂。环氧树脂是具有代表性的热固性树脂之一，虽然使用时间较长，但现在仍在广泛使用，在我们身边经常可以看到。环氧基的一些反应是已知的(见文献")。近年来与光酸发生剂组合使用环氧基酸的开环聚合也得到了实用化，但多数是将具有活性氢的各种化合物作为固化剂与环氧树脂组合使用的例子。在固化剂中，多官能硫醇的优点是具有良好的低温固化性，对基底具有良好的粘附性以及对固化物具有柔软性等。本公司是生产硫醇化合物的厂商，本次将结合其特点作为环氧树脂固化剂应用的结果进行介绍。
1。多官能硫醇硬化剂的结构

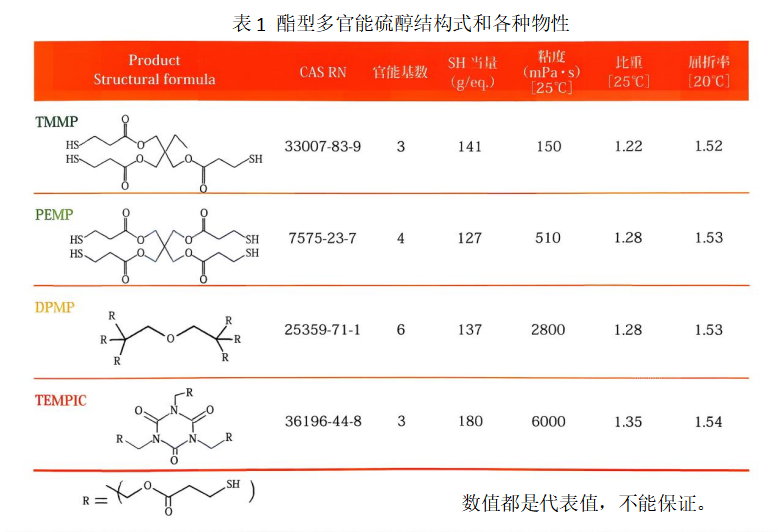

表1显示了本公司产品中具有代表性的酯型多官能硫醇。它是与各种多价醇的酯化合物，使用3-巯基丙酸作为硫醇源。其核心骨架可分为脂肪族TMMP,PEMP,DPMP和异氰酸环TEMPIC。它们都是是具有粘性的无色至极淡黄色透明液体，脂肪族骨架的硫醇基团数量增加，分子间的相互作用增大，结果粘度提高。由于异氰酸环之间的相互作用，TEMPIC还具有较高的粘度。硫醇基的含量通过使用碘的氧化还原滴定法进行定量，由此算出的SH当量(g/eq.)是是决定向作为固化剂使用的环氧树脂配合量时的指标。另外，硫是极化率很高的元素之一，硫化合物的折射率很高。表1所示化合物的硫含量约为25%，折射率约为1.52~1.54。

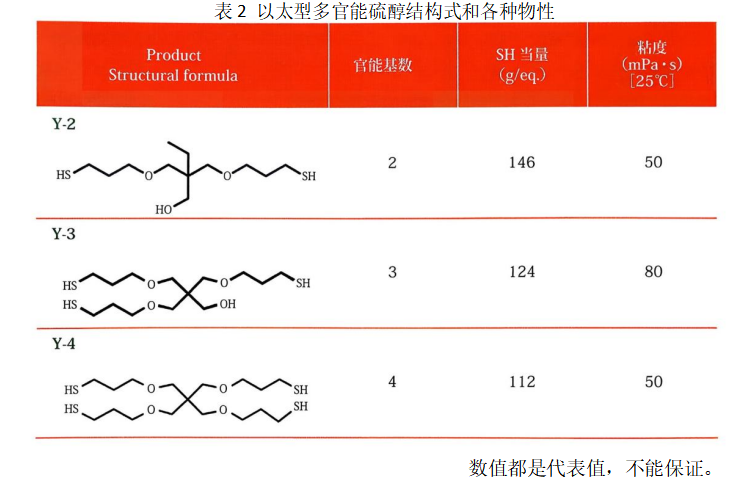

迄今为止，本公司一直以酯型多官能硫醇为中心向市场展开，但收到了部分客户对耐水性改良的要求。为了回应这一点，对分子结构的设计和制造方法进行了认真的探讨，结果开发了以太型多官能硫醇，作为Multhiol®（多醇）上市。与酯型相比，乙醚型的粘度有较低的趋势，有助于剧脂产品的相对粘度的任减，在有粘度限制的产品中扩大了配合设计的范围，可以期待提高作业性，所以被认为是可取的。
