附着力评价结果,环氧基反应速率评估
3.3附着力评价结果
对于APA中同时使用DMP5phr,PR3phr以及DMP5phr和PR2phr的系统，表2示出了在时间上用2mm角25格的交叉切割法进行评价时的紧贴剩余数。同时使用DMP5phr和PR2phr的体系在5℃固化72小时时也完全没有损伤，与分别单独使用固化促进剂时相比，粘附性提高得到了确认。这可能是因为促进了交联反应，涂膜的强度也提高了。
表2APA系列的交叉切割法附着残数 (25格)
|
固化时间（h） |
23℃ |
5℃ |
|||
|
无添加 |
无添加 |
a) |
b) |
c) |
|
|
24 |
24 |
- |
- |
- |
- |
|
72 |
21 |
0 |
9 |
23 |
25 |
|
120 |
17 |
0 |
8 |
25 |
25 |
|
168 |
20 |
0 |
22 |
25 |
25 |
a) DMP 5phr b)PR 3phr c) DMP 5phr+PR 2phr
在使用PR的体系中，72小时以后与不添加硬化促进剂在23℃下硬化时相比，附着力得到了提高。据推测，这是PR发挥了类似于"泷火"的作用。对PAA系统也进行了同样的评价，72小时以后，所有系统的粘合剩余数均为25格，粘合性良好。
3.4耐磨性评估

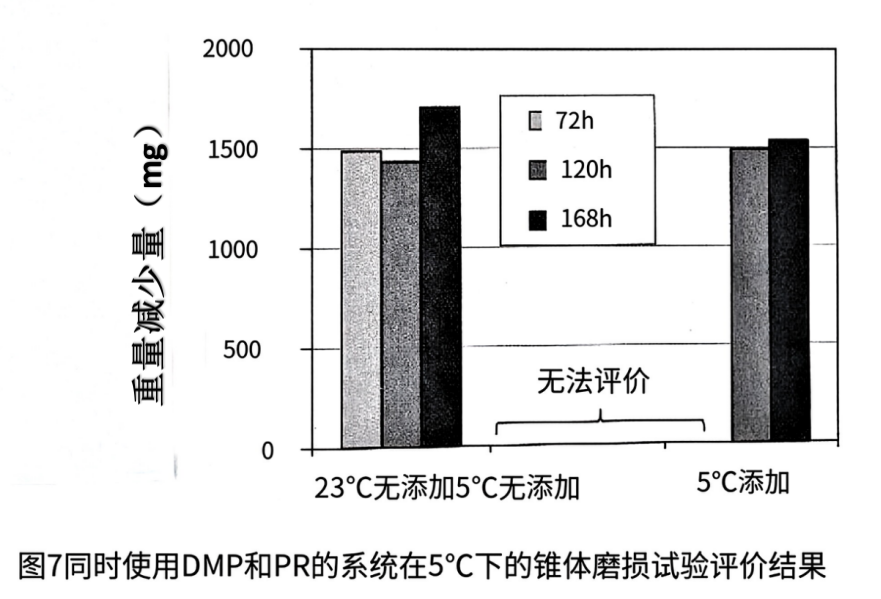

在PAA类固化剂中无添加硬化促进剂，在23℃和5℃下固化的系充，以及同时添加DMP5phr和PR2phr，在5℃下固化的系统中进行72小时，120小时和168小时的单磨损试验。图7示出重量减少量的评估结果。在未添加硬化促进剂，在5℃下硬化的体系中，即使硬化168小时，在1000转时，涂膜也会减少至坯料露出。添加了硬化促进剂的体系在72小时内涂膜会减少至坯料露出，而120小时以后则与不使用硬化促进剂而在23℃固化的体系的重量减少量基本相同。
3.5环氧基反应速率评估

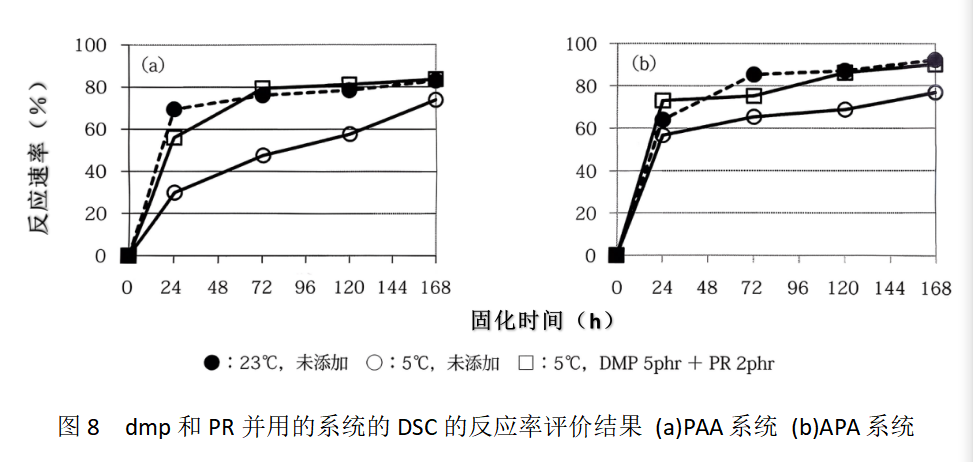

对于PAA系和APA系的5℃和23℃以及分别并用DMP5phr和PR2phr的体系，用DSC评价反应率的结果如图8所示。PAA类在5℃下24小时的反应速率为30%左右，随着时间的推移反应逐渐进行。同时使用DMP5phr和PR2phr时，其反应率与不使用硬化促进剂而在23℃下固化的体系基本相同。
同时使用DMP5phr和PR2phr时，与不使用硬化促进剂而在223℃下硬化的体系的反应率几乎相同。同时使用DMP5phr和 PR2phr时，5℃下的反应速率比未添加时提高了10~20%左右。
