结果及考察

3.1 未添加固化促进剂体系的固化性评价结果

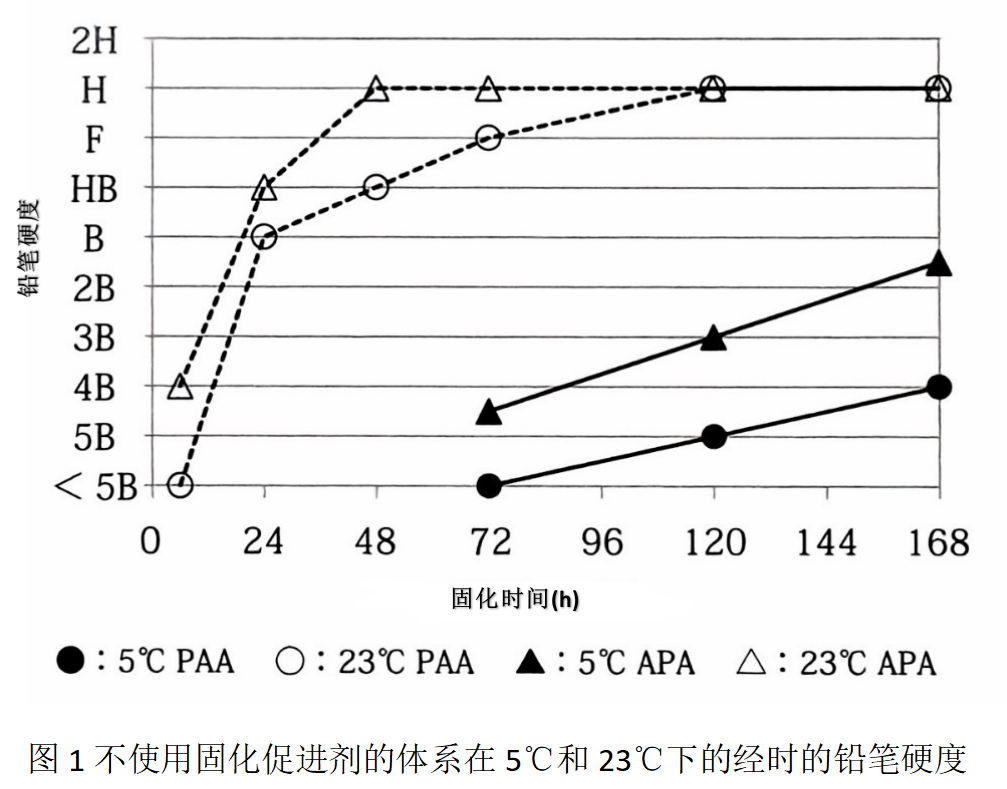

不使用固化促进剂的体系在5℃和23℃下经时的铅笔硬度评价结果如图1所示。PAA以及APA两种固化体系在5℃下固化都较慢，涂布72小时后的涂膜的铅笔硬度均为4B至5B未满，即使经过168小时也为4B从B至2B程度。这是23℃下的固化时间不足24小时左右的铅笔硬度，可以确认5℃下涂膜的固化变慢。

在这次评价的涂料中，PAA的APA进行动态观察时的轴心点。这也被认为是由于固化剂中含有的氨基的亲核性的差异和改性方法。另外，在5℃下的指触评价中，判断为几乎没有粘性，涂膜固化，但在形成23℃环境后观察到粘性。同样，在5℃下进行铅笔硬度的评价时，硬度也得到了比保持在23℃环境后测定更高的结果。在寒冷时，通过铅笔硬度和手指接触干燥来评价固化状态时，如果在低温环境下进行评价，则与实际的固化状态相比，很有可能误判断为固化进行了。在进行固化程度的判断时，建议另外制作可移动的评价用的涂装品，适应23℃左右的环境后进行评价。
