2.3非离子性光碱基发生剂的体系

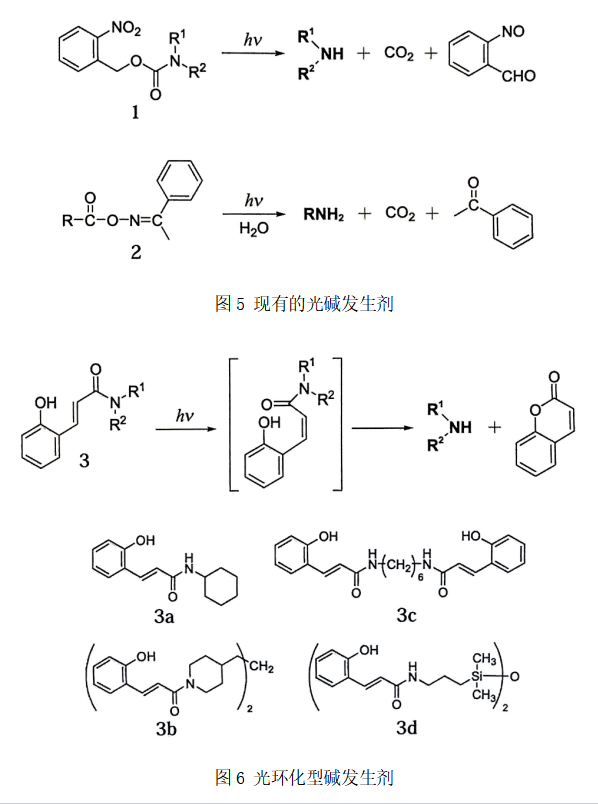

图5示出了开创性的光碱发生剂。化合物1和2通过光照射产生脂肪族胺。脂肪族1级和2级胺作为例如烷氧基硅烷的水解缩聚（溶胶·凝胶反应）的催化剂是有效的，但仅与环氧化合物发生循序的加成反应，不发生连锁的聚合反应。因此，脂肪族1级、2级胺可用于具有环氧基的聚合物或低聚体的交联反应。产生脂肪族胺类型的这些光碱发生剂，几乎都是在光照射产生胺的同时产生二氧化碳的。这些光碱发生剂在膜厚1μm左右的密闭的薄膜中使用时，气体的发生几乎不成为问题，但在厚度数十μm以上的厚膜中或粘接剂、以及密封材料等中使用时成为问题。因此，我们提出了作为不产生二氧化碳的光碱发生剂的光环化型碱发生剂3（图6）。这些富马酸衍生物的热分解温度高达200-241℃，也适合应用于需要高温加热的光图案化材料。实际上，将光碱发生剂3a-3d添加到碱反应性的液状树脂中，评价了光固化特性，结果可以在不产生气泡的情况下使树脂固化。

笔者等人首次提出将光碱基发生剂3应用于光反应性材料，在笔者等人在学会发表论文后，对3的感光特性的取代基效果进行了研讨。

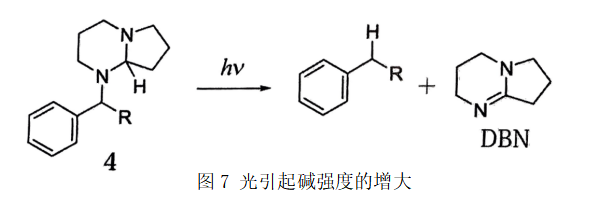

为了在各种碱基催化反应中利用光碱基发生剂，并扩大其用途，需要使其产生更强的碱基(超碱基)。Dietliker等报告了以氨基超碱基DBN为还原体，通过光照产生DBN的化合物4(图7)。化合物4本身具有相当于3级胺的碱性，所以不能称为光碱基发生剂，但在光照下会生成碱性更强的超碱基DBN，这一点很有意思。
