氢氧化镁

基本信息

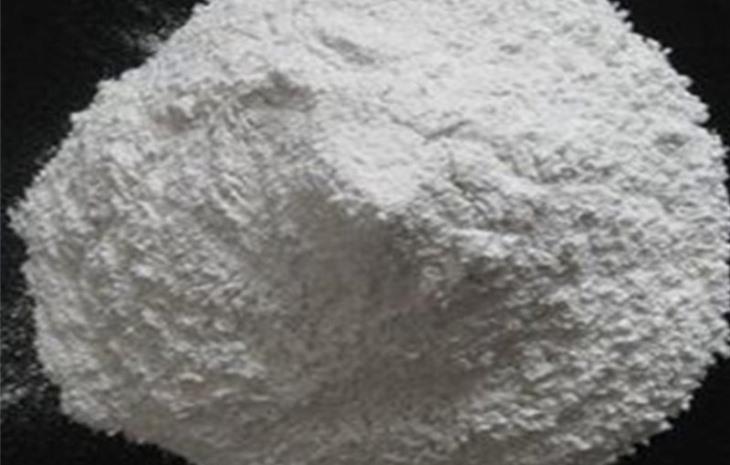

氢氧化镁,化学式Mg(OH)2,配方用量58.32。白色无定形粉末。氢氧化镁在水中的悬浮液叫氢氧化镁乳液,英文叫氢氧化镁。氢氧化镁是一种无色六角晶或白色粉末,不溶于水和乙醇,溶于稀酸和铵盐溶液,水溶液为弱碱性。在水中的溶解度很小,但溶解在水中的部分完全电离。饱和水溶液浓度为1.9 mg/L(18℃)。氧化镁是在没有水的条件下用350℃加热生产的。氢氧化镁天然矿物水镁石。它可以用来制作糖和氧化镁。氢氧化镁具有丰富的性质,其化学性质与铝相似,因此用户开始使用氢氧化镁代替氯化铝作为香水产品。可作为分析试剂,也可用于制药工业。

理化性质

外观和性能:无臭白色粉末,密度:2.36g/cm3,熔点:350C(分解),沸点:100C,760mmHg,闪点:不燃烧,稳定性:稳定。

化学性质

氢氧化镁为中强碱(氢氧化镁溶解度很小,溶液碱度很弱,有时被当作弱碱),加热至623K(350℃),即脱水分解:Mg(OH)2MgO+H 2,溶于酸或铵盐溶液。与氧化镁一样,氧化镁在空气中易于吸收二氧化碳,并逐渐形成由5MgO 4CO2 xH2O组成的碱性碳酸盐,氧化镁和水在350以上的温度下分解,但只有在1800以上的温度下才能完全脱水。
应用领域




1。氢氧化镁是塑料和橡胶制品的优良阻燃剂。作为环保型烟气脱硫剂,可替代烧碱和石灰作为含酸废水的中和剂。它还可以作为一种油添加剂来防止腐蚀和脱硫。此外,还可用于电子工业、医药、制糖、保温材料等镁盐制品。




2。氢氧化镁具有良好的缓冲性能、反应活性、吸附力和热分解性能。它不仅可以用作化工原料和中间体,而且可以用作橡胶、塑料、纤维和树脂的绿色阻燃剂和添加剂。氢氧化镁在环境保护领域主要用作阻燃剂、酸性废水处理剂、重金属去除剂和烟气脱硫剂。




3。该产品可作为阻燃或阻燃填料添加到聚乙烯、聚丙烯、聚苯乙烯和ABS树脂中。阻燃抑烟效果好,添加量为40~20份。阴离子表面活性剂如脂肪酸碱金属盐、烷基硫酸盐和琥珀酸磺酸盐等可用于颗粒表面处理,其用量为3%左右。该产品还用于镁盐的生产、制糖造粒、制药、日用化工等行业。




4。氢氧化镁是一种新型的填充型阻燃剂,它在热分解过程中释放结合水,吸收大量的潜热,降低填充在火焰中的复合材料的表面温度。它具有抑制聚合物分解和冷却产生的可燃气体的作用。分解法生产的氧化镁也是一种很好的耐火材料,而且它还有助于提高合成材料的耐火性。同时,它排放的水蒸气也可以用作消烟剂。氢氧化镁是橡胶、塑料行业公认的具有阻燃、抑烟、填充三重功能的阻燃剂。广泛用于橡胶、化工、建材、塑料电子、不饱和聚酯、涂料、涂料等高分子材料。特别适用于矿井风管、PVC全芯输送带、阻燃铝塑板、阻燃油布、PVC电线电缆材料、矿井电缆护套、电缆附件、阻燃、防烟支柱的涂装,可替代氢氧化铝,具有阻燃效果。抗静电剂。与同类无机阻燃剂相比,氢氧化镁具有更好的抑烟效果。氢氧化镁在生产、使用和废弃过程中不排放有害物质,能中和燃烧过程中产生的酸和腐蚀性气体。单独使用时,用量一般为40%~60%。与基体树脂相容性好,是热塑性树脂和橡胶制品的优良阻燃剂。胶粘剂通常用作添加剂阻燃剂或阻燃填料,参考用量为40-200份。用于镁盐、活性氧化镁、医药、精细陶瓷、保温材料、制糖、烟气脱硫剂、油防腐剂、含酸废水中和剂、彩电显像管锥形玻璃涂层等行业。




5。该产品还可用于镁盐的生产、制粒糖的精制、制药、日用化工等行业。同时,它排放的水蒸气也可以用作消烟剂。氢氧化镁是一种具有阻燃、抑烟、填充三大功能的阻燃剂,在橡胶、塑料等行业具有广泛的应用前景。




6。氢氧化镁乳剂混悬液在医药上用作制酸剂和泻药。

制备方法
盐水石灰法
它是由卤水(MgCl 2)和石灰[Ca(OH)2 ]的反应制备的。将经消化、除渣处理后的盐水和石灰乳沉淀在沉淀池中。在淤浆中加入絮凝剂,然后完全混合到沉淀池中进行分离。经过过滤、洗涤、干燥、粉碎,制得氢氧化镁成品。它的MgCl 2+Ca(OH)2CaCl 2+Mg(OH)
盐水氨水法
以经过净化除去硫酸盐、二氧化碳、少量硼等杂质的盐水为原料,用氨作为沉淀剂在反应器中沉淀。在反应前将一定数量的晶种放入反应器中,然后充分搅拌。卤水与氨水的比例为1:(0.9-0.93),温度控制在40℃。反应后加入絮凝剂,对沉淀物进行过滤、洗涤、干燥、破碎,制得氢氧化镁。MgC12+2NH3 H2O Mg(OH)2+2NH4Cl的试验方法需要提高收率、缩短洗涤周期和改进生产工艺。
菱锰矿-盐酸-氨法
氧化镁和二氧化碳是在竖窑中用无烟煤或焦炭煅烧菱镁矿而得到的。以苦味土粉为原料,经稀释后,与规定浓度的盐酸反应,制得氯化镁溶液。其氯化镁溶液在反应器中与一定浓度的氨水反应。产品经洗涤、沉淀、过滤、分离、干燥、粉碎,得到氢氧化镁产品。可根据需要添加表面处理剂进行表面处理。
海水浓缩提取
在从浓海水中提取氢氧化镁浆料过程中,Ca2+的存在是影响产品纯度和质量的重要因素。研究了从浓海水中提取镁的前处理工艺,研究了碳酸钠法除钙的反应条件。研究了分离方式、碳酸钠用量、搅拌速度、老化时间和搅拌时间对浓缩海水中钙离子去除率和镁离子损失率的影响,确定了操作条件。在工艺条件下,钙的去除率控制在60%以上。在从浓海水中提取氢氧化镁浆料过程中,有效地降低了产品的钙含量,充分保证了后续产品的纯度。同时,为提取氢氧化镁产品后的母液进一步利用提供了低杂质条件。
注意事项
氢氧化镁不溶于水,属于弱碱,但对眼睛、呼吸系统和皮肤有轻微的刺激性。因此,使用时应适当防护,戴手套或护目镜,接触眼睛后,请立即用大量水冲洗,并寻求医疗建议。腐蚀性基本上没有。
急性毒性:口服,LD50=8500 mg/kg(小鼠)
