聚氨酯配合计算

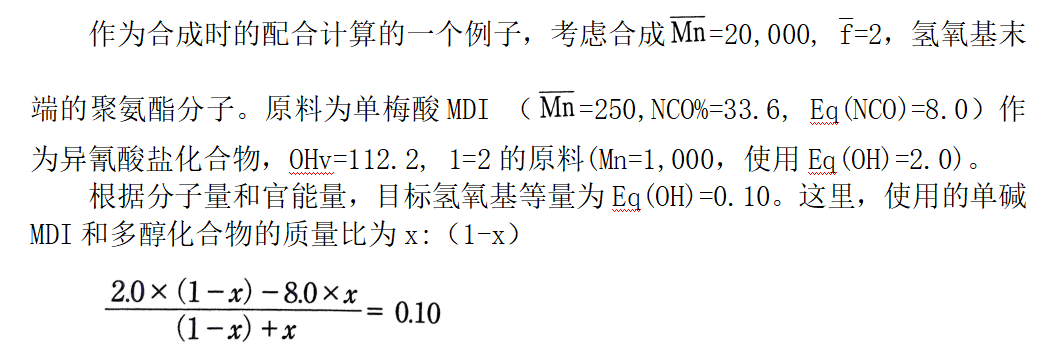

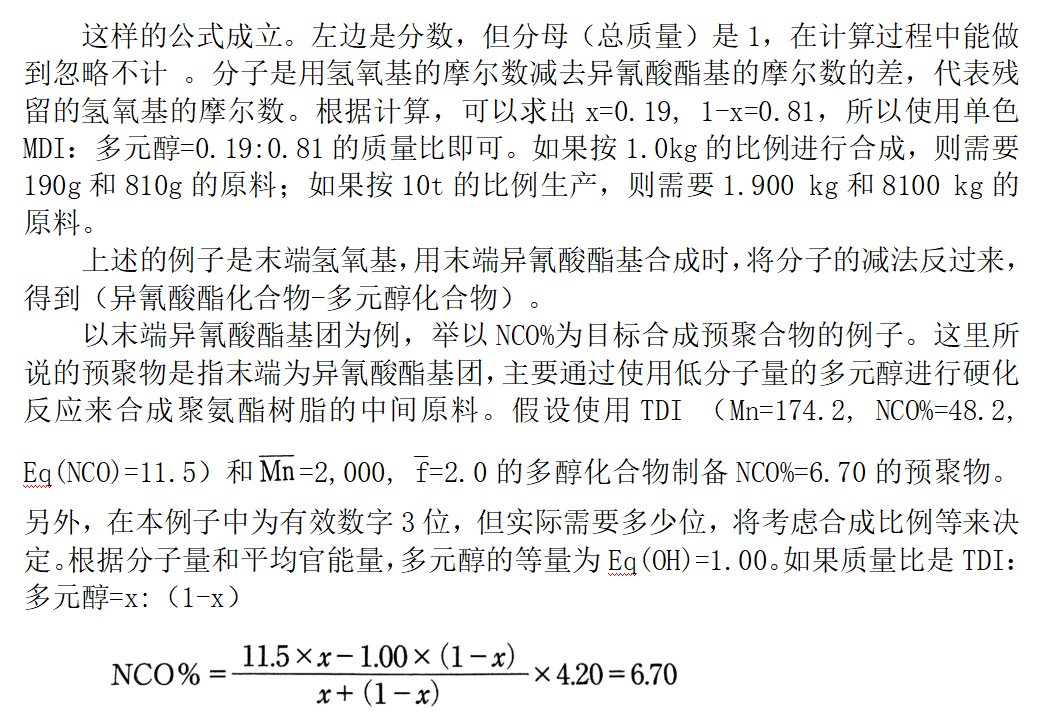

所以我们得到x=0.208,1-x=0.792。因此,若以异氰酸酯化合物:多元醇=0.208:0.792的质量比进行反应,可得到NCO%=6.70%的末端异氰酸酯基团预聚物。但如前所述,NCO%通常比设定值略低,因此应充分注意反应温度等。


所以我们得到x=0.208, 1-x=0.792。因此,若以异氰酸酯化合物:多元醇=0.208:0.792的质量比进行反应,可得到NCO%=6.70%的末端异氰酸酯基团预聚物。但如前所述,NCO%通常比设定值略低,因此应充分注意反应温度等。

那么,到现在为止着眼于官能团的摩尔数进行了计算,在此考虑各化合物分子的摩尔数。使用上述例子,为了计算简单,假设总质量为1g,那么首先各个官能团的摩尔数,异氰酸酯基团为11.5×0.208=2.39mmol,氢氧基为1.00×0.792=0.792 mmol。两者都f=2,所以分子的摩尔数是这些数值的1/2,约1.20 mmol与0.396 mmol。

此时,异氰酸化合物分子的含量约为多元醇分子的3倍。因此,1mol的多元醇分子的两个末端的氢氧基分别与1mol的异氰酸酯化合物分子结合(共2mol),末端形成异氰酸酯基团,剩下1mol的异氰酸酯化合物。这样,当异氰酸酯化合物与多元醇分子的全部氢氧基反应时,是否有剩余的异氰酸酯化合物将对该预聚体硬化成聚氨酯树脂时其力学物性产生很大影响。得到。关于这一点,下一节详细叙述。
